Crestron CLWI-1SW2EX-ANTH

Eingebauter 2-Kanal-Schalter, 230 VAC, Anthrazit

Der CLWI-1SW2EX-ANTH bietet native Crestron®-Steuerung für bis zu zwei einzelne Leuchten oder andere geschaltete Lasten in neuen oder nachgerüsteten 230-Volt-Anwendungen. Mit vor Ort austauschbaren und gravierbaren Tasten sowie drahtloser infiNET EX®-Kommunikation.

Crestron Tastenfeld mit Infinet EX Technologie

Produktübersicht

Der CLWI-1SW2EX bietet native Crestron®-Steuerung für bis zu zwei einzelne Leuchten oder andere geschaltete Lasten in neuen oder nachgerüsteten 230-Volt-Anwendungen. Dank der zuverlässigen infiNET EX®-Funktechnologie kann der CLWI-1SW2EX dank zuverlässiger Mesh-Netzwerke an praktisch jedem Ort installiert werden. Die Dual-Load-Steuerung des CLWI-1SW2EX ist perfekt für die Steuerung eines Badlichts und eines Abluftventilators in einer einzigen Gruppe.

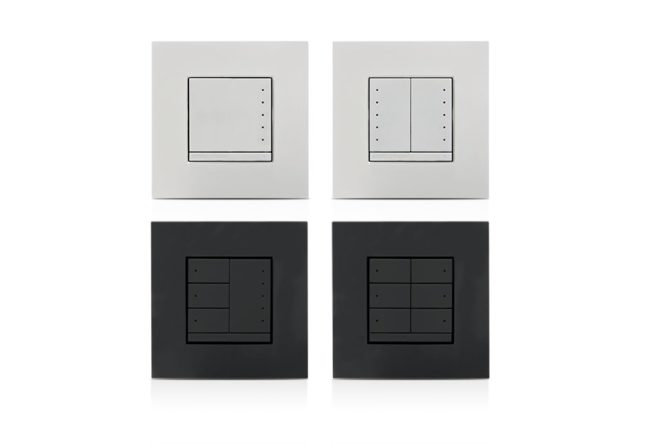

Vor Ort austauschbare und gravierbare Tasten
Der CLWI-1SW2EX verfügt über gravierbare Tasten, die vor Ort ausgetauscht werden können. Das Ändern der Raumdekoration oder -funktionalität ist lange nach der Installation des Dimmers oder Schalters einfach zu handhaben. Positive Schnappbeschläge erfordern kein Werkzeug. Konfigurieren Sie den Dimmer oder Schalter mit einer großen Wippe oder einer beliebigen Kombination von bis zu zwei benachbarten Wippen halber Größe oder einem Dreifachtastenfeld. Jeder CLWI-1SW2EX wird mit einer vollständigen Auswahl an leeren Schaltflächen geliefert.

Integrierte Tastatur
Da der CLWI-1SW2EX an das Crestron-Netzwerk angeschlossen ist, kann er auch als Tastatur fungieren und Befehle senden, um Beleuchtungsszenen für den gesamten Raum oder verteilte Audiofunktionen auszulösen. Der Wanddimmer oder -schalter unterstützt bis zu sechs Tasten und dient als hervorragende Benutzeroberfläche für die Bedienung in jedem Crestron-System. Der Single-Box-Formfaktor maximiert die Steuerungsfähigkeit auf kleinem Raum und erhöht gleichzeitig die Möglichkeit zur Crestron-Steuerung in jedem Raum. Ebenfalls erhältlich sind ästhetisch aufeinander abgestimmte Standalone-Tastaturen, die Cresnet®- oder infiNET EX®-Kommunikation verwenden.

infiNET EX
Die äußerst zuverlässige drahtlose infiNET EX-Technologie bietet eine zuverlässige bidirektionale HF-Kommunikation in Wohn- oder Geschäftsgebäuden, ohne dass eine Verkabelung der physischen Steuerung erforderlich ist. Mit einer 2,4-GHz-Mesh-Netzwerktopologie fungiert jedes infiNET EX-Gerät als Expander und leitet Befehlssignale an jedes andere infiNET EX-Gerät in Reichweite (ca. 46 m in Innenräumen) weiter, um sicherzustellen, dass jeder Befehl ohne Unterbrechung sein beabsichtigtes Ziel erreicht.

Der CLWI-1SW2EX kommuniziert mit einem Crestron-Steuerungssystem über ein drahtloses infiNET EX-Gateway (Modell CEN-GWEXER, DIN-AP3MEX oder MC3 [2]). Bis zu 100 infiNET EX-Geräte können in einem einzigen drahtlosen Netzwerk koexistieren, und jedes nicht batteriebetriebene Gerät, das dem Netzwerk hinzugefügt wird, erhöht effektiv die Reichweite und Stabilität des gesamten Netzwerks, indem mehrere redundante Signalpfade bereitgestellt werden [1]. Die integrierte dynamische Frequenzzuweisung überwacht kontinuierlich die HF-Bedingungen und wählt automatisch den klarsten Kanal aus, um Störungen durch benachbarte Netzwerke, schnurlose Telefone und Mikrowellen zu vermeiden.

Optimierte Installation
Zusätzlich zu den vor Ort austauschbaren Tasten verfügt der CLWI-1SW2EX über Schraubklemmen für eine vereinfachte Verkabelung bei gleichzeitiger Reduzierung der Installationszeit und der Materialkosten. Der CLWI-1SW2EX ist so schlank, dass er in quadratischen Gruppenboxen installiert werden kann. Damit sind sie die perfekte Wahl für Neu- und Nachrüstprojekte.

Hauptmerkmale
Steuern Sie zwei einzelne Lasten von einer einzigen Gruppe
Vor Ort austauschbare und gravierbare Tasten
Erhältlich in Anthrazit oder Weiß
robuste Kommunikation mit infiNET EX®
Konfigurierbar bis zu sechs Tasten
Schraubklemmen für eine einfache Installation
Das stilvolle Bargraph-LED-Array bietet Status-Feedback in Echtzeit

Lieferumfang und technische Daten

Tragzahlen
Lasttypen Glühlampen, Wolfram-Halogen, magnetische Niederspannung, CFL, fluoreszierende, elektronische Niederspannung, LED
Maximale Last pro Kanal 2 Ampere / AX

Strombedarf
220-240 Volt Wechselstrom, 50/60 Hz, Netzstrom

Kontrollen
Tasten Konfigurierbar für 1 Wippe (hoch / runter) oder eine beliebige Kombination von bis zu 2 kleinen Wippen und / oder 2 Drei-Tasten-Tasten;
Das maximale Layout enthält 6 Schaltflächen.
Jede Presse kann per Mausklick, Doppelklick und Halten für bis zu 3 diskrete Funktionen konfiguriert werden.
Programmierbar über Steuerung

LED-Anzeige
Feedback Bis zu (10) weiße LEDs, abhängig von der Tastenkonfiguration

Kabellos
HF-Transceiver infiNET EX® 2-Wege-HF, 2,4-GHz-ISM-Kanäle 11-26 (2400 bis 2483,5 MHz), Standardkanal 15; IEEE 802.15.4-konform
Reichweite (typisch) 46 m (150 Fuß) in Innenräumen, 76 m (250 Fuß) im Freien bis zu den nächsten Mesh-Netzwerkgeräten;
Vorbehaltlich ortsspezifischer Bedingungen und individueller Gerätefunktionen
Gateway Benötigt ein infiNET EX-Gateway

Verbindungen
Heiß (1) 14-12 AWG, Schraubklemme, Netzstromversorgung
Neutral (1) 14-12 AWG, Schraubklemme, Neutraleingang
Last 1, 2 (2) 14-12 AWG, Schraubklemme, Lastausgänge
Masse (1) Schraubpfosten, Masse

Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)

Gehäuse
1-fach montierbar in einem 35 mm tiefen quadratischen oder runden Schaltkasten;
Gangbar in horizontaler und vertikaler Positionierung;
Benötigt Bildbaustein (nicht im Lieferumfang enthalten)

Maße
Höhe 72 mm
Breite 74 mm
Tiefe 32 mm (1,24 Zoll) einschließlich Vorderseite mit Knöpfen

Gewicht
85 g
